3D-Scanner
ATOS 3D-Scanner + ARAMIS 3D-Kamera

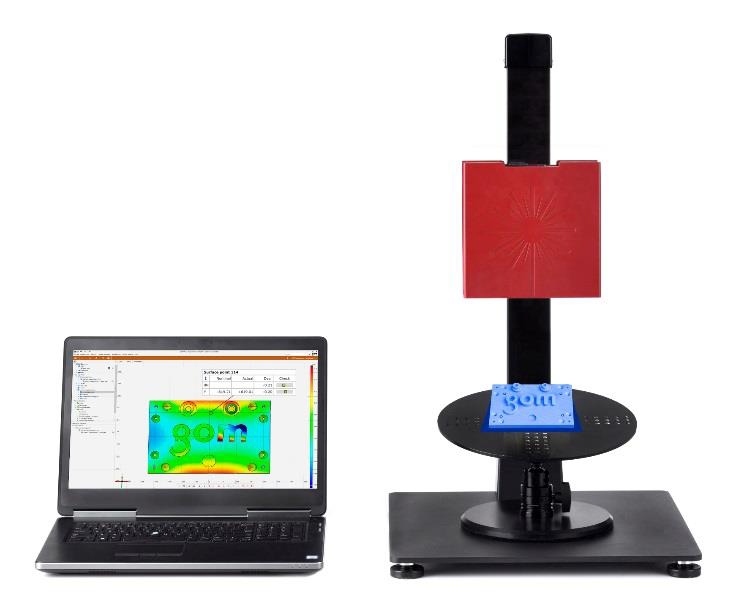

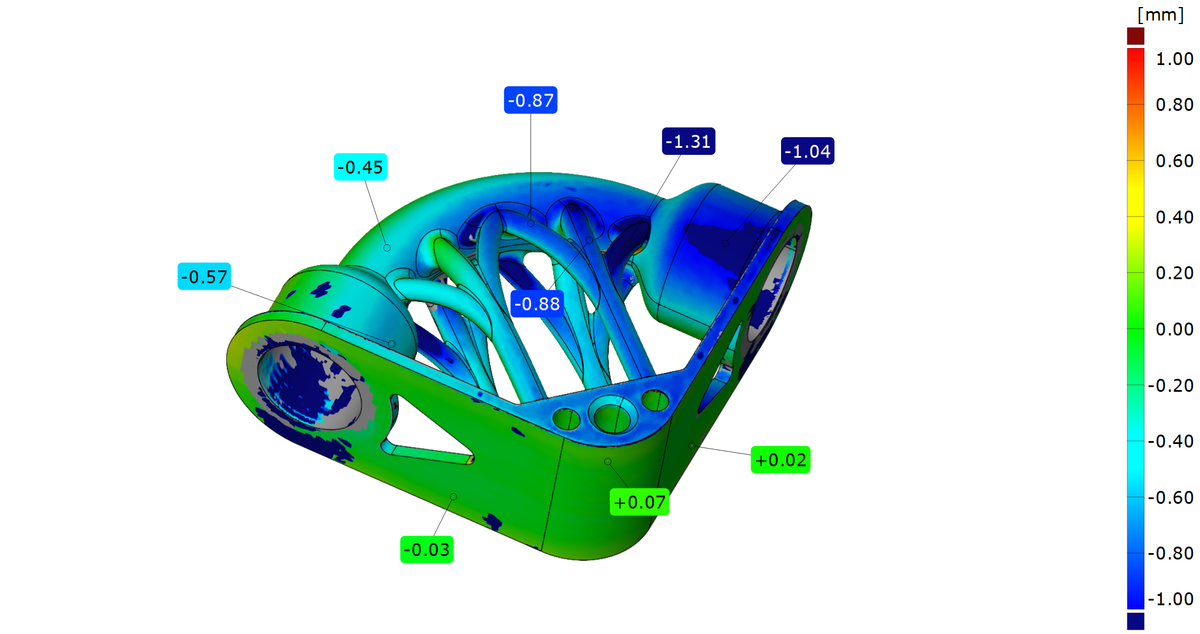

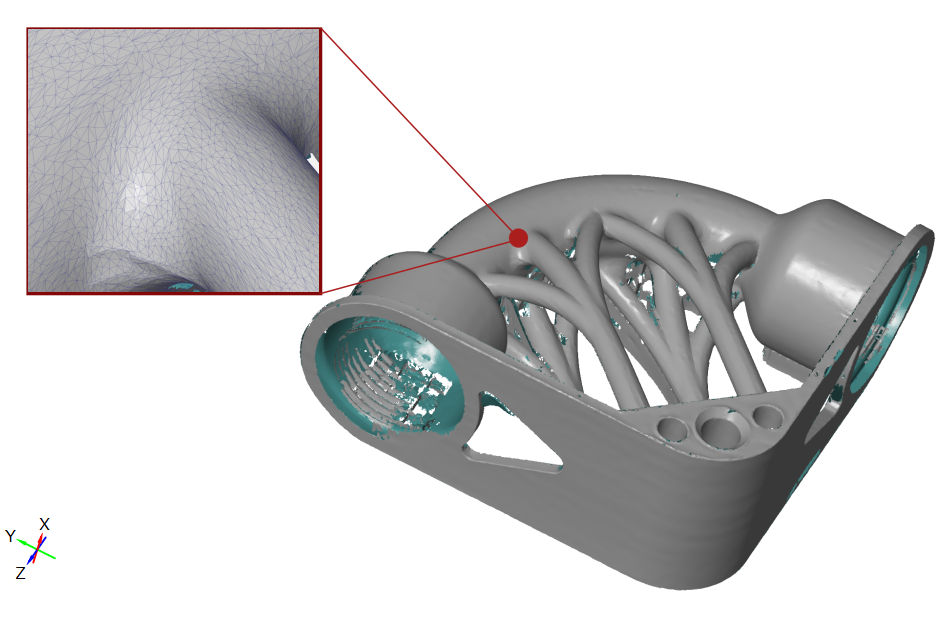

Das ATOS Core ist ein 3D-Scanner, der in der Lage ist, komplexe Bauteile dreidimensional einzuscannen. Ein solcher 3D-Scanner bietet neue Möglichkeiten hinsichtlich der Beurteilung von Prozessergebnissen und kann somit die Entwicklungsarbeit im Bereich der additiven Fertigung qualitativ deutlich verbessern. Der ATOS Core wird für die dreidimensionale Vermessung von kleinen und mittleren Objekten eingesetzt. Das ATOS Core basiert auf der Blue Light Technology und arbeitet mit schmalbandigem blauen Licht, sodass störendes Umgebungslicht bei der Bildaufnahme ausgefiltert werden kann. Folgende Spezifikationen besitzt der 3D-Scanner:
- Auflösung: 5 Megapixel
- Genauigkeit: 80 µm
- Messbereich: 135 mm x 100 mm
- Bildrate: 7 Hz
- Arbeitsabstand: 170 mm
Für statisch oder dynamisch belastete Proben und Bauteile liefert ARAMIS präzise Daten wie:
- 3D-Koordinaten
- 3D-Verschiebungen, -Geschwindigkeiten und -Beschleunigungen
- Oberflächendehnungen
- Materialkennwerte für die Simulation (E-Modul etc.)
- Auswertungen von 6 Freiheitsgraden (6DoF)
Das Gerät ATOS/ARAMIS von der Firma GOM wird von der Europäischen Union finanziell im Rahmen des EFRE-Programms unterstützt.
Ansprechpartner: Tim Dreier, M.Sc
