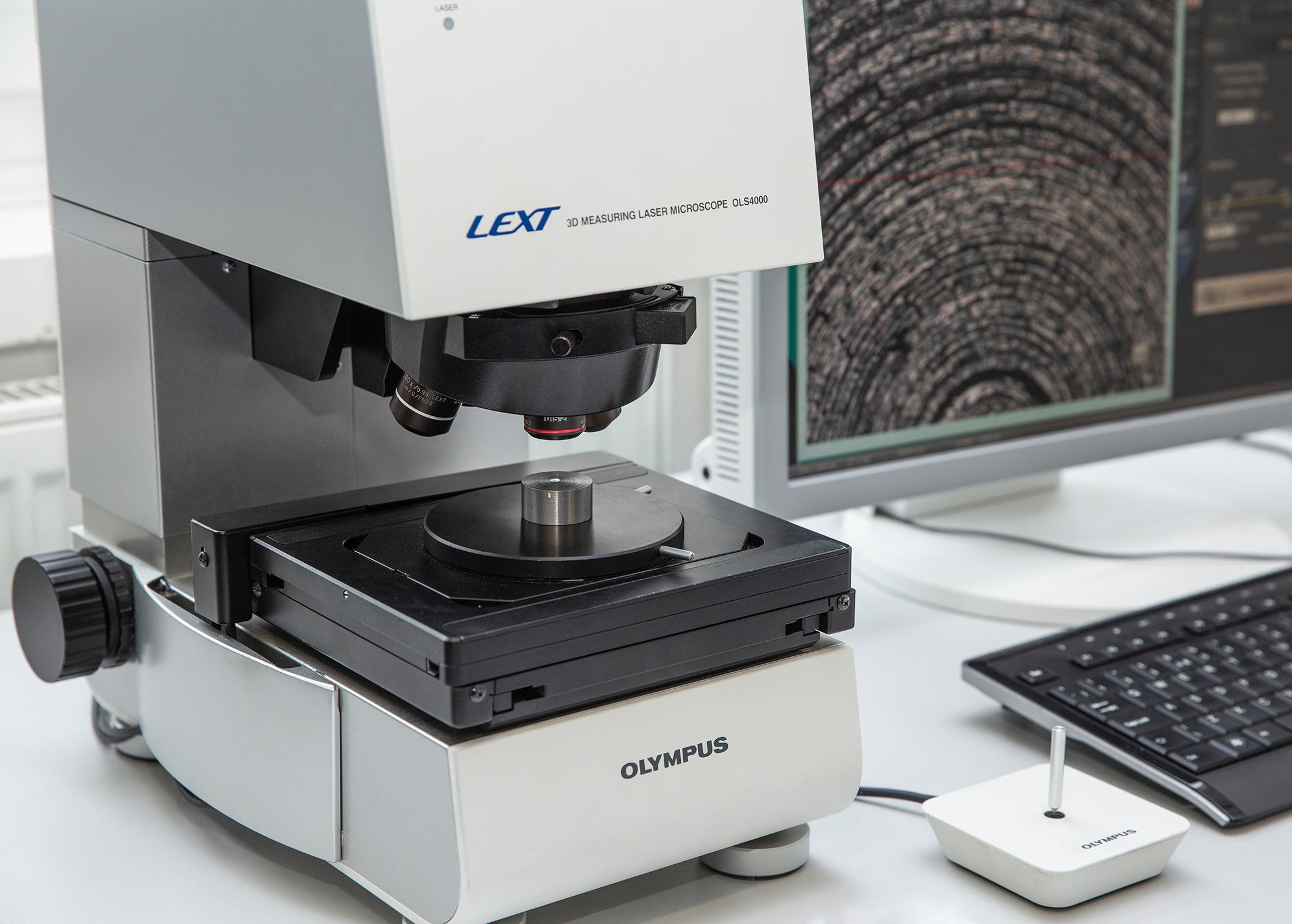

Konfokalmikroskop Olympus LEXT OLS4000
Mit dem konfokalen Laser-Scanning-Mikroskop LEXT OLS4000 der Firma Olympus steht dem Lehrstuhl für Fluidtechnik und Mikrofluidtechnik ein optisches Analysegerät zur Verfügung, welches äußerst genaue Höheninformationen liefert. Mittels einer schichtweisen Intensitätsanalyse können die Oberflächenbeschaffenheit und die -topologie verschiedenster Werkstoffe bestimmt werden. So werden berührungslos und mit hoher Genauigkeit Werte, wie Rauheit und Welligkeit, erfasst. Zusätzlich verfügt das Laser-Scanning-Mikroskop über eine CCD-Kamera, um zugleich Farbinformationen aufzunehmen.
Ansprechpartner: Dr.-Ing. Georg.Schnell
| Objektive: | 5x/10x/20x/50x/100x/ |
| 50x LWD/ 100x LWD | |
| Vergrößerung: | 108 … 17280x |
| Scanning-Zoom: | 1 … 8x |
| Auflösung Höhenmessung: | 0,01 µm |
| Wiederholgenauigkeit Höhenmessung: | 0,012 µm |
| Auflösung Breitenmessung: | 0,002 µm |
| Wiederholgenauigkeit Breitenmessung: | 0,02 µm |
| Bildauflösung: | 1024 x 1024 Pixel/ |
| 4096 x 4096 Pixel | |
| Auflösung Farb-CCD-Chip: | 1024 x 1024 Pixel |
